Основные функции и виды шайбы гровер

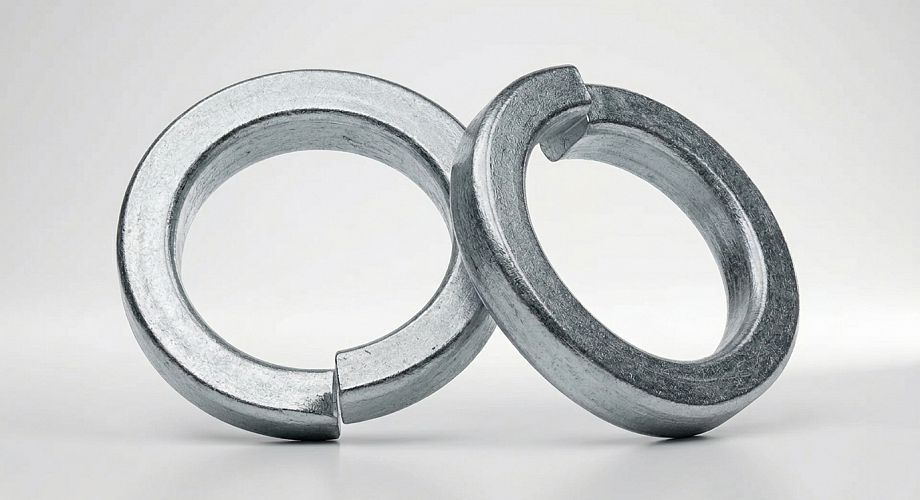

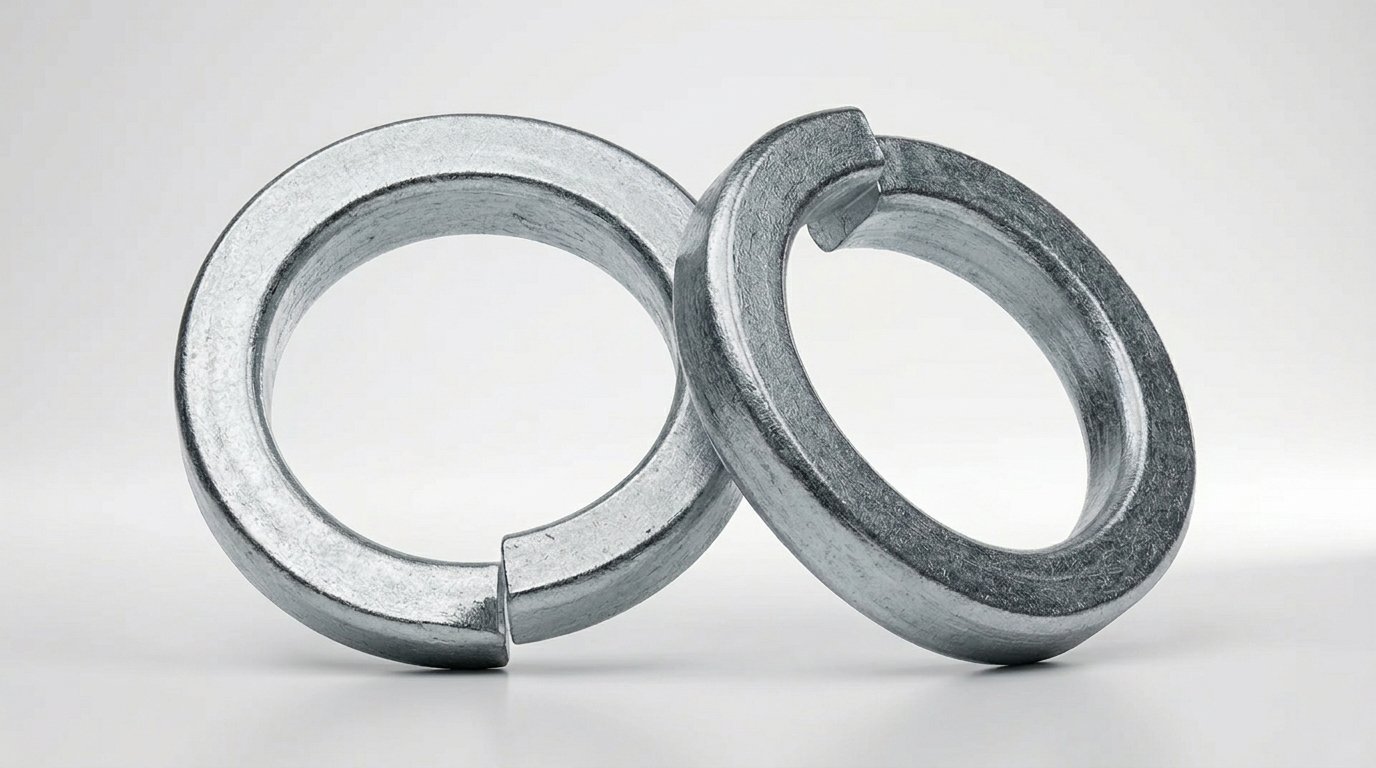

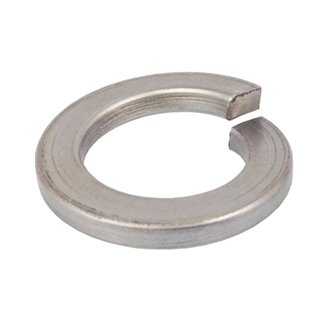

Шайба гроверная используется для повышения надежности резьбовых соединений, предотвращая их ослабление под воздействием вибрации, ударов и других динамических нагрузок. Простота конструкции и универсальность делают ее популярным выбором для множества областей, включая машиностроение, строительство, транспорт и бытовую технику. Применение таких элементов, как шайба-гровер, обеспечивает стабильность и долговечность соединений, что особенно важно для оборудования и конструкций, работающих в сложных условиях.
Зачем нужна шайба-гровер? Гроверная шайба остается востребованной в инженерной практике. Благодаря разнообразию размеров и форм, а также широкому выбору материалов, она находит применение в самых разных отраслях.
Происхождение
Появление гроверной шайбы связано с бурным развитием промышленности в XIX веке, когда повысились требования к надежности соединений. Обычные гайки и болты не всегда выдерживали новые нагрузки, возникающие в результате механизации и усложнения производственных процессов. Шайба, изобретенная британским инженером Джоном Гровером, стала решением, которое позволило значительно улучшить свойства резьбовых соединений.
Гроверная шайба быстро завоевала популярность благодаря простоте своей конструкции и способности предотвращать ослабление соединений. Уже к началу XX века применение пружинных шайб стало повсеместным, особенно в машиностроении и строительстве. Позже были разработаны стандарты, такие как DIN 127 и ГОСТ 6402-70, которые регламентировали производство и эксплуатацию этих элементов крепежа.
Особенности крепежа
Материалы, используемые для изготовления гроверных шайб, должны быть прочными, устойчивыми к деформации и воздействию внешних факторов. Наиболее часто используются:
- Пружинная сталь марок 65Г и 70, которая обеспечивает упругость и надежность соединения.
- Легированная и нержавеющая сталь для эксплуатации в условиях высокой влажности или химической агрессии.
- Латунь для оборудования, где требуется повышенная коррозионная стойкость или минимальная электрическая проводимость.
- Антикоррозионные покрытия, такие как цинк, хром или фосфатирование, которые защищают от ржавчины и увеличивают срок службы шайбы.
Разнообразие размеров и форм позволяет использовать гроверные шайбы практически во всех областях. Основные классификации включают:
- По нагрузке: легкие, нормальные, тяжелые и особо тяжелые варианты.
- По диаметру: стандартный ряд включает размеры от М2 до М68, что соответствует различным резьбовым соединениям.
- По форме кромки: острые для максимального сцепления и притупленные для щадящей фиксации.
- По типу: классические пружинные шайбы, волнистые модели (DIN 128) и двухвитковые.
Каждый тип предназначен для конкретных условий эксплуатации и видов крепежа, таких как анкерный болт или винт.
Производство и применение гроверных шайб регулируются стандартами ГОСТ 6402-70. Эти стандарты определяют допустимые размеры, материалы и свойства изделий. Соответствие стандартам гарантирует надежность и безопасность крепежа в ответственных конструкциях.
Как работает гровер
Принцип работы основан на её разомкнутой конструкции, которая при сжатии создает упругую деформацию. Эта деформация повышает силу трения в соединении, препятствуя самопроизвольному раскручиванию крепежа. Концы шайбы упираются в поверхность болта или гайки, создавая механический барьер, который препятствует их вращению. Это особенно важно в условиях, где воздействуют вибрации или ударные нагрузки.
Разрезанная форма позволяет распределять механическое напряжение равномерно по всей поверхности соединения. Это увеличивает общую устойчивость конструкции и минимизирует риск ослабления. Эффективность работы зависит от материала и качества исполнения. Правильная установка обеспечивает максимальную надежность, так как предотвращает смещение деталей и сохраняет стабильность резьбового соединения.
Для чего нужна
Гроверная шайба используется для предотвращения самопроизвольного ослабления резьбовых соединений под воздействием ударных или динамических нагрузок. Ее конструкция обеспечивает надежное крепление элементов, что особенно важно в машиностроении, строительстве, автомобильной промышленности и других отраслях, где соединения подвержены постоянным колебаниям.
Главная задача гроверной шайбы заключается в увеличении трения между сопрягаемыми поверхностями. Это достигается за счет особой формы шайбы, которая при затягивании крепежа сжимается, создавая пружинный эффект. Этот эффект способствует удержанию соединения в стабильном состоянии даже в условиях интенсивной эксплуатации.
Использование гроверной шайбы оправдано в следующих случаях:
- Устройства и конструкции, работающие в условиях повышенной вибрации.
- Узлы, подверженные резким изменениям нагрузок.
- Соединения, где необходимо минимизировать риск откручивания крепежа.
Эффективность гроверной шайбы делает ее универсальным инструментом, который подходит для применения в различных сферах, требующих надежности и долговечности резьбовых соединений.
Как правильно установить
Куда ставится гроверная шайба? Ответ прост: между соединяемыми деталями, под гайку или головку болта. Неправильное размещение или несоответствие размеров крепежа может привести к снижению прочности соединения, что особенно критично для узлов, работающих в условиях вибрации или значительных нагрузок.
Гроверная шайба предназначена для размещения в зоне крепежа, где она выполняет функцию предотвращения раскручивания резьбы. Ее конструкция с разомкнутым витком создает дополнительное трение в месте соединения, что предотвращает ослабление гайки или болта.
Как правильно ставить гровер? Для успешного выполнения этой задачи важно соблюдать следующие этапы установки.
Перед началом монтажа требуется подготовить элементы соединения. Поверхности болта, гайки и контактной площадки очищаются от пыли, масла, коррозии и других загрязнений. Наличие грязи может снизить силу трения, что негативно скажется на надежности крепежа.
Гроверная шайба должна быть правильно подобрана по размеру. Внутренний диаметр шайбы должен соответствовать диаметру стержня болта или винта, а внешний диаметр и форма должны обеспечивать необходимую площадь контакта с соединяемыми деталями. Необходимо учитывать стандарты, такие как DIN 127 или ГОСТ 6402-70, которые регламентируют размеры и характеристики гроверных шайб, включая стандартные изделия, такие как шайба гроверная DIN 127.
Контрящая шайба размещается между гайкой или головкой болта и поверхностью изделия. Это стандартная позиция, позволяющая эффективно распределить усилие затяжки. В некоторых случаях допускается установка шайбы под головкой болта для обеспечения дополнительной фиксации. Разомкнутый виток должен быть направлен в сторону, противоположную ослаблению резьбы, чтобы усилить эффект стопорения.
При затягивании резьбового соединения важно соблюдать равномерность усилия. Чрезмерное сжатие может привести к деформации шайбы, а недостаточное — к ослаблению соединения. Использование динамометрического ключа поможет избежать ошибок и добиться оптимального уровня затяжки.
Ключевые шаги установки:
- Проверка соответствия размеров шайбы и резьбового соединения.
- Очистка поверхностей крепежа и контактных деталей от загрязнений.
- Размещение шайбы под гайкой или головкой болта в правильной ориентации.
- Равномерное затягивание крепежа с учетом требуемого усилия.
Учет этих рекомендаций позволяет правильно понять, как ставится гроверная шайба, и обеспечивает долговечность соединений.
Преимущества и недостатки
Шайба пружинная гровер сочетает простоту конструкции и способность эффективно удерживать резьбовые соединения в стабильном состоянии. Преимущество заключается в создании дополнительного трения, что значительно снижает риск самопроизвольного откручивания крепежа под воздействием вибраций и динамических нагрузок.
Элемент надежен в использовании, устойчив к воздействию коррозии при наличии защитных покрытий и легко адаптируется для различных типов резьбовых соединений. Низкая стоимость и простота производства делают гровер доступным решением для массового применения.
Недостатки проявляются в условиях интенсивной эксплуатации. Со временем упругий эффект может снижаться, особенно при многократных нагрузках, что уменьшает эффективность фиксации. Повреждение сопряженных деталей острыми кромками может стать проблемой при разборке соединения.
Повторное использование в большинстве случаев нецелесообразно, так как восстановление исходной формы и характеристик невозможно. Несмотря на эти ограничения, гроверная шайба остается востребованной благодаря сочетанию доступности и надежности.
Подобрать и купить качественные гроверные шайбы можно в интернет-магазине с удобной системой поиска и фильтрации. На сайте представлен широкий каталог крепежа, где указана актуальная цена, возможна оперативная доставка по России и быстрая обработка заказов. Надежный крепеж доступен для всех задач — от бытовых до профессиональных. Выбрать подходящий товар и оформить заказ можно в удобное время.
