Что такое строительная шайба: особенности и виды, основные функции и применение

06.12.2023

240

В кругу обычных пользователей далеко не все знают о том, что такое шайба, хотя такой элемент довольно распространен и востребован в разных сферах производства, в быту. Шайбы для крепления представляют собой изделия из металла круглой формы с внутренним отверстием. Этот вид крепежа не применяется самостоятельно, его включают в состав комбинированного соединения совместно с болтом, гайкой, шпилькой. Применение подобного элемента помогает регулировать степень натяжения, улучшает фиксацию, предотвращает смещение крепежных деталей и деформацию поверхностей.

Особенности строительных шайб

Выбирать строительные шайбы необходимо в соответствии с тем, какие задачи предстоит решить с их помощью. Изделия различаются между собой материалами изготовления, техническими параметрами, размерами, вариантами исполнения. Рассмотрим основные особенности такой продукции.

Форма и размеры

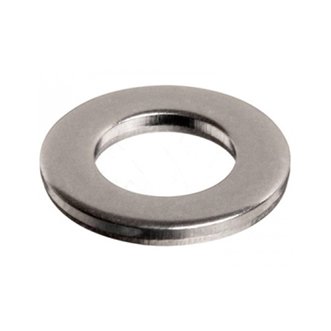

Форма у шайб практически всегда круглая, они бывают классическими плоскими или с зубцами по краям и внутреннему отверстию.

Размеры шайб и болта подбирают таким образом, чтобы стержень сходился с внутренним отверстием. Для упрощения процедуры подбора диаметр шайбы обозначают так же, как и метрическую резьбу у крепежных элементов. Разницу между внутренним и наружным диаметром называют шириной шайбы. Его тоже нередко обозначают в маркировке в соответствии с требованиями ГОСТ.

Материалы, из которых изготавливаются строительные шайбы

В основе изготовления используют листовую сталь различного качества. Чаще всего это углеродистые сплавы. На характеристики и прочность конечного продукта особенное влияние оказывает технология производства. Для этого применяют прессовые машины, метод холодной штамповки. Если нужно получить изделия с нестандартными параметрами, то это делают на верстаках или с помощью ручных инструментов.

Наибольшее распространение получила шайба оцинкованная, которая может применяться в любых условиях эксплуатации. Более дорогой в производстве оказывается шайба нержавеющая, выполненная из особых марок стали с добавлением в состав хрома и сопутствующих легирующих металлов. Также на рынке представлена шайба алюминиевая с антикоррозионными свойствами, медная, латунная. Но они используются реже, только в тех ситуациях, когда необходимо обеспечить особенно устойчивые и надежные крепления.

Отдельную категорию составляют уплотнительные кольца, которые изготавливаются из пластика, резины, композитных материалов. Подобные варианты применяют для монтажа запорной арматуры, кранов, соединения элементов трубопроводов. Их задача состоит в том, чтобы герметизировать стыки и снизить вероятность протечек.

Полипропиленовые строительные шайбы изготавливаются из высококачественного полипропилена, который обладает высокой прочностью и устойчивостью к ультрафиолетовому излучению. Это делает эти шайбы идеальными для использования на открытых площадках или в условиях повышенной влажности. Широко используются при монтаже конструкций, а также при строительстве мостов, дорог и зданий. Полипропиленовые шайбы легко устанавливаются и не требуют особых навыков или инструментов.

Как композитные, так и полипропиленовые строительные шайбы имеют преимущества перед традиционными металлическими шайбами. Они легче, что упрощает их транспортировку и установку. Кроме того, они обладают более низкой теплопроводностью, что препятствует передаче тепла от одной поверхности к другой.

Покрытие

Для предотвращения коррозии поверхность классических стальных изделий покрывают равномерным слоем цинка. Такие типы продукции допускается применять во влажной среде, они не боятся температурных колебаний.

Другие характеристики

Перед покупкой подходящего варианта необходимо тщательно ознакомиться с параметрами метизов: изучить маркировку, соответствие ГОСТ. Если требуются изделия повышенной прочности, то дополнительно обращают внимание на покрытие, чтобы оно выдерживало воздействие влаги, не подвергалось коррозии, сохранило исходные свойства при контакте с агрессивными средами.

Виды строительных шайб

По конструкции и форме встречаются разные типы подобных крепежей. Рассмотрим основные разновидности шайб, которые считаются наиболее востребованными.

Стопорная

По внутреннему и наружному краю шайба имеет зубцы, расположенные под углом 45 градусов к основной поверхности. Они изготовлены методом вырубки или насечки, направлены по ходу навинчивания. Стопорные шайбы, как шайбы DIN 6798 А и DIN 6797, изготавливаются из пружинных марок стали, которые характеризуются повышенной твердостью и упругостью. Используются стопорные шайбы для того, чтобы предотвратить самопроизвольное раскручивание при вибрации.

Гроверная

Гроверы, как шайба гроверная DIN 127, применяют для повышения надежности крепления, когда есть риск вибрации или теплового расширения материалов. Работают за счет увеличения осевой нагрузки на крепеж.

Тарельчатая

Тарельчатые шайбы гасят ударные и вибрационные нагрузки, тем самым предотвращают обрыв болтов, выпадение и деформацию шпилек, срыв резьбы.

Усиленная

Отличаются от обычных вариантов тем, что имеют увеличенную толщину диска. Часто используются в роли прессшайбы для увеличения площади контакта соединяемых конструкций.

Специализированные шайбы

В эту группу входят изделия узкого предназначения. К ним относятся:

шайба плоская увеличенного размера;
изделия с утопленной головкой;
крепежи для деревянных конструкций с квадратным отверстием;
мягкая шайба для утеплителя;
варианты с дополнительным уплотнительным кольцом и другие виды.

Основные функции строительных шайб

Если говорить о том, для чего нужна шайба, то подобный элемент выполняет следующие функции.

Распределение нагрузки. Ключевое назначение шайбы состоит в равномерном распределении нагрузки по поверхности изделий и конструкций, с которыми они используются. Так удается исключить вероятность деформации и повреждения скрепляемых деталей.
Использование в качестве фиксаторов. Применение шайбы способствует увеличению площади контакта и улучшению сцепления между скрепляемыми элементами. За счет добавления такого крепежного изделия удается снизить вероятность самооткручивания гайки и болта. Это критический момент, когда речь идет о создании соединений, подвергающихся постоянной вибрации.
Устранение вибраций и шума. Использование уплотнителей способствует поглощению вибрации, помогает снизить шум, который возникает при соприкосновении поверхностей скрепляемых деталей.
Повышение надежности соединения. Иногда подобные компоненты применяют, чтобы компенсировать возможные неровности или расхождение по размерам между отверстиями. Так удается обеспечить надежность резьбового соединения.
Улучшение устойчивости и долговечности конструкций. Комплексная защита от вибрации, самопроизвольного раскручивания метизов, ударных нагрузок в целом способствует созданию устойчивых и долговечных соединений.

Практическое применение

Шайба для болта и гайки – это востребованный метиз, который находит применение практически во всех сферах человеческой деятельности. Опишем основные области использования подобных элементов.

Строительство зданий и сооружений

С помощью таких деталей удается скреплять стальные и деревянные балки, железобетонные плиты, устанавливать металлические фасадные панели.

Промышленное производство

В машино-, автомобиле- и приборостроении используют шайбы для повышения прочности и надежности креплений, предотвращения раскручивания гаек в двигателях, различных технических узлах и механизмах.

Ремонт и обслуживание

С помощью подобных элементов герметизируют стыки фланцевых соединений в процессе монтажа и ремонта трубопроводов. Они помогают компенсировать разницу между неправильно подобранными по диаметру отверстиями крепежа.
